在过去十年中，有机发光二极管（OLEDs）已成为主流显示技术，广泛应用于智能手机、电视、增强现实/虚拟现实设备以及可穿戴电子设备。为了实现符合国际电信联盟无线电通信（ITU-R）部门定义的广播电视2020（BT.2020）彩色标准的超高清（UHD）OLED显示器，能够实现宽色域的窄带有机发光材料是不可或缺的。传统的有机发射体，包括荧光、磷光和热激活延迟荧光（TADF）材料，通常具有宽广的发射光谱，这固有地限制了其颜色纯度，无法满足BT.2020对红、绿、蓝三原色的要求。而多重共振型热活化延迟荧光（MR-TADF）材料兼具高效率与窄带发射特性，是实现广色域有机发光二极管（OLED）的关键发光层材料。在红-绿-蓝三色系统中，绿光约占感知亮度的70%，使得高性能绿色发射体对UHD OLED开发至关重要。此外，与红蓝发射体（理想色度坐标（CIE）仅通过将光致发光峰（PL）波长移动到目标波长即可实现）不同，优化绿色发射体需要多维方法：精确控制发射波长，实现超窄半峰宽（FWHM），并有效抑制振动肩峰。因此，开发符合BT.2020标准（目标CIEy = 0.797）的绿色磁共振发射体对于推进UHD OLED显示器至关重要。

为满足这些尚未解决的需求，李成龙，刘宇教授等人提出了一种简单而有效的分子工程策略——螺芴锁定。该策略利用螺芴单元的独特结构特征，同时针对上述两个关键挑战：（1）刚性的螺碳桥将芴部分共价连接至多共振（MR）核上，在不破坏MR共振结构的前提下扩展π共轭，实现可控的红移发射，使之进入纯绿光区域，并缩小与BT.2020标准之间在CIEy坐标上的差距；（2）螺芴单元的三维空间位阻效应限制了激发态下的分子转动/振动（抑制结构弛豫），并防止分子间的π-π堆积（缓解聚集诱导猝灭ACQ），从而在较宽的掺杂浓度范围内保持超窄的半峰宽（FWHM）。合成的DBN-TMS与DBN-MS材料在溶液中分别表现出513 nm与512 nm的发光峰，半峰宽（FWHM）均为16 nm，光致发光量子效率（PLQY）为95%与93%，，且在薄膜状态下展现出显著的抗浓度猝灭能力，其掺杂浓度为1wt.%时反系间窜跃速率（kRISC）分别达到10.8 × 104s-1和7.4 × 104s-1。以DBN-TM与DBN-MS为发光层的单主体OLED器件，在1–10 wt.%的宽掺杂范围内，实现了最高外量子效率（EQE）分别为21.3%–30.9%与26.3%–35.5%，其电致发光峰位（λEL）分别为519–525nm（FWHM = 21–26nm）和518–520nm（FWHM =19–20nm），基于DBN-MS的器件在宽摻杂浓度范围（1-10wt.%）中实现了最先进的绿色色度坐标（CIEy = 0.76-0.77），代表了迄今为止底部发射OLED中CIEy坐标0.77的最高绿色发射。本研究因此提出了一种有效且可迁移的分子设计策略，用于开发高性能绿色MR-TADF材料，同时表现出高纯度、卓越效率、窄带发射和低浓度敏感性，推动了符合BT.2020标准的UHD OLED显示器的发展。

该工作发表在Advanced Materials.（DOI:10.1002/adma.73230）上，海角社区 博士研究生张悦为论文的第一作者，海角社区 李成龙，刘宇教授为文章的通讯作者。

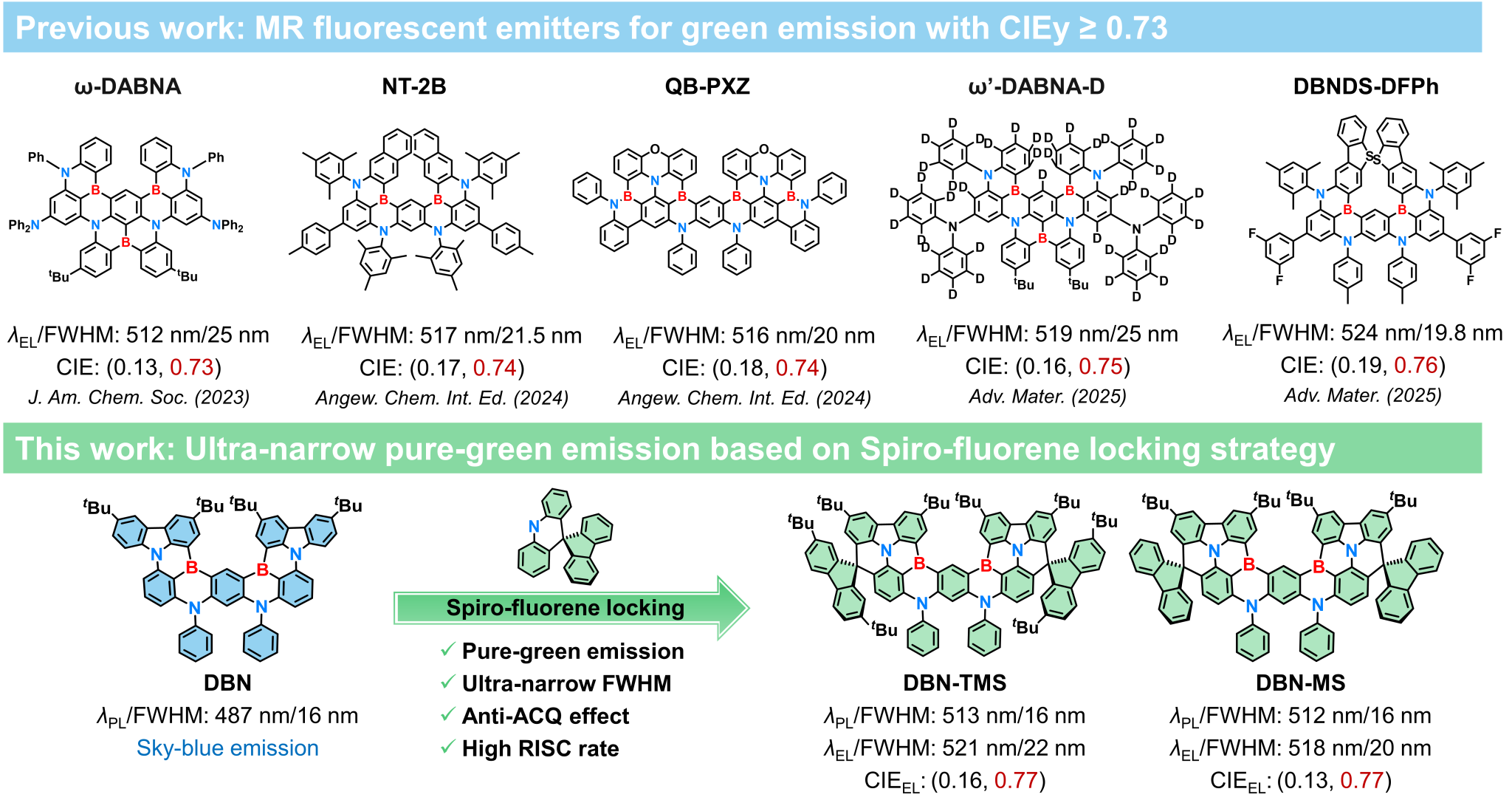

图1.分子设计策略

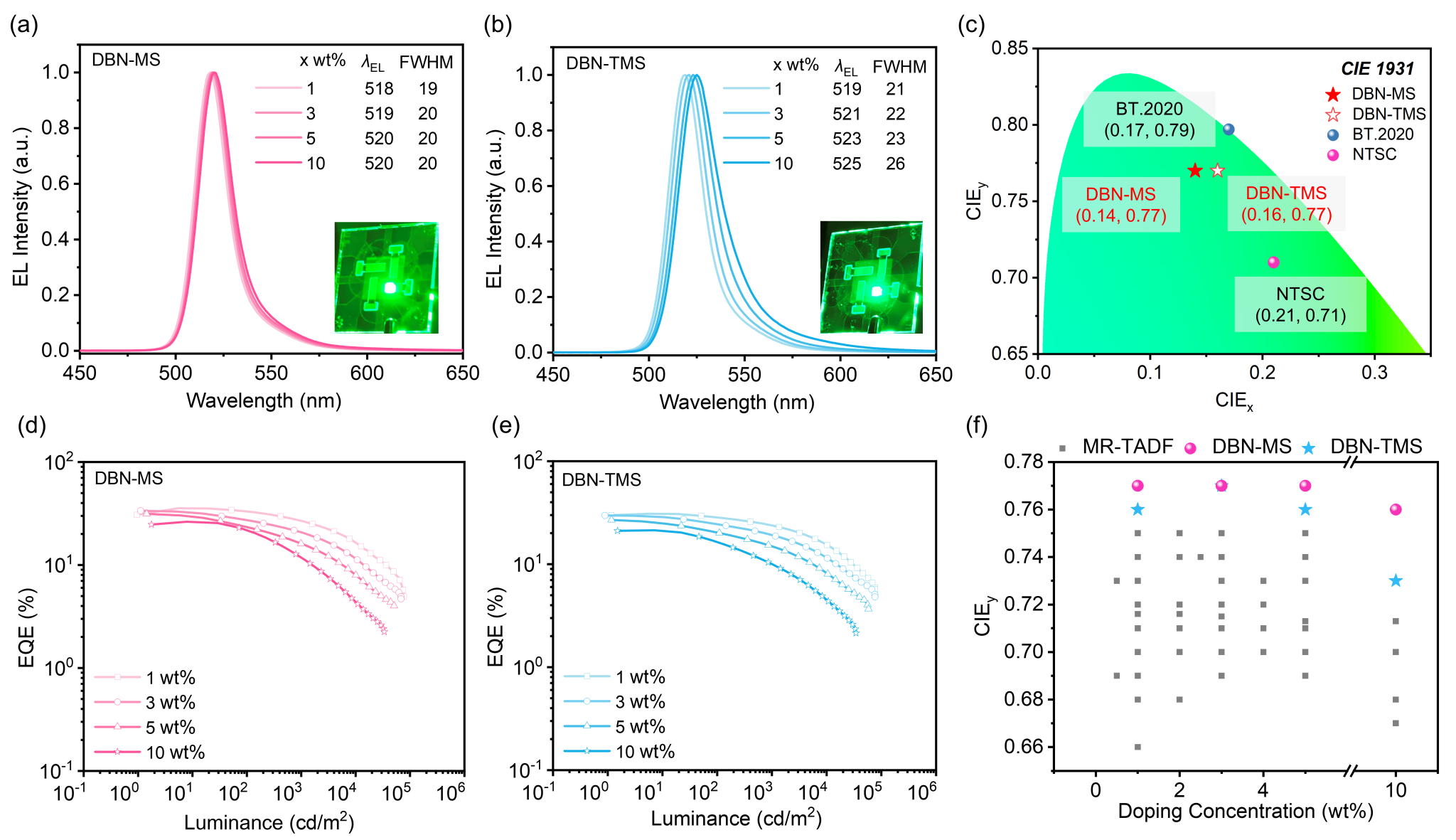

图2.基于DBN-MS和DBN-TMS的单主体器件表现
